Ханчжоу е град в Китай с население от около 10 милиона и важно икономическо значение, развиващ активно нисковъглероден транспорт и енергийно ефективни метро линии. Част от тази концепция е и Линия 5 на подземния транспорт, която покрива разстояние от над 50 km и включва 40 станции. Съоръжение от подобен мащаб обаче изисква цялостно инфраструктурно решение, включващо улавянето, съхранението и отвеждането на отпадъчни води – процес, който остава невидим за ежедневния потребител, когато работи безпроблемно. Той обаче е способен да блокира транспортната линия, когато е проектиран и управляван ненадеждно. Ето защо операторите на метро линията избират помпените системи и резервоари на италианския производител Zenit, отговарящи на същото високо ниво на ефективност като останалите компоненти.
За да се събират и транспортират отпадъчните води от обектите на станциите на метро линия 5 в Ханчжоу, Zenit доставя подемни станции със събирателни резервоари blueBOX и електрически помпи Uniqa.

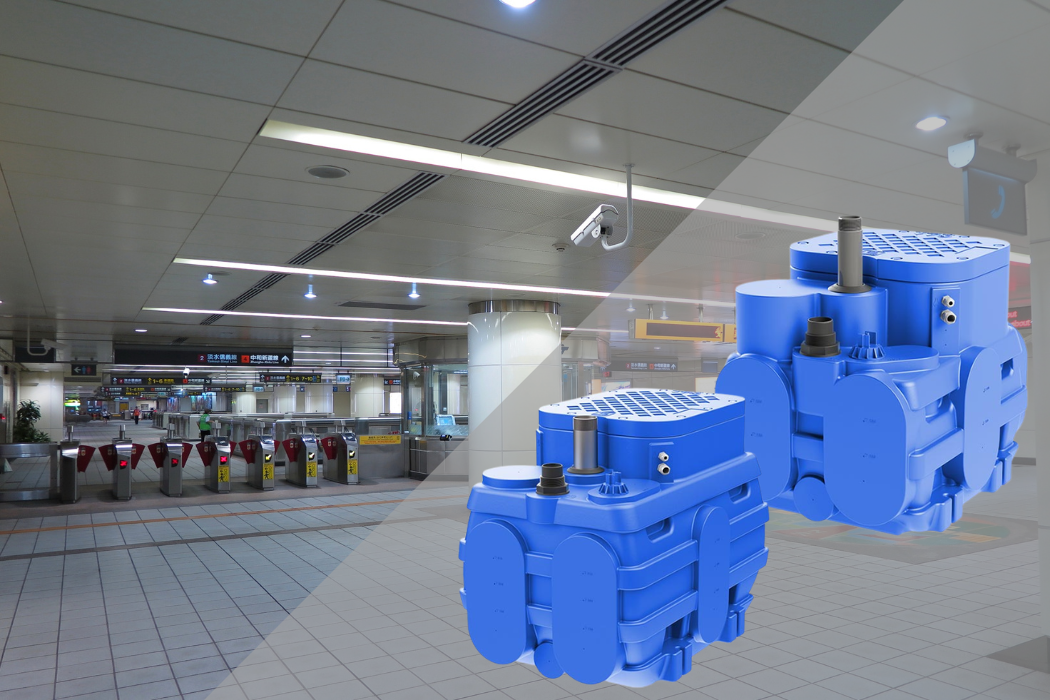

Полиетиленовите подемни станции blueBOX са ефективно решение за събиране и изпомпване на отпадъчни или дренажни води към канализационната система, когато тя е твърде далеч или не е възможно гравитачно отвеждане – когато системите на обекта са разположени под нивото на канализационната мрежа. Устройствата могат да бъдат монтирани на пода или вкопани в земята. Подемните станции са проектирани за комбинация с помпите от серията Zenit bluePRO с вихрово работно колело (DG) или със система за смилане (GR), като двигателят се стартира и спира от поплавък или от допълнително устройство, което отчита нивото на течността в резервоара. За постоянно наблюдение на нивото на течността е интегриран стандартен сензор 4 – 20 mA. Благодарение на широкия си обхват на отчитане, той може да използва целия наличен обем, като същевременно оптимизира работата, задавайки прецизни прагове за стартиране и спиране на помпите.

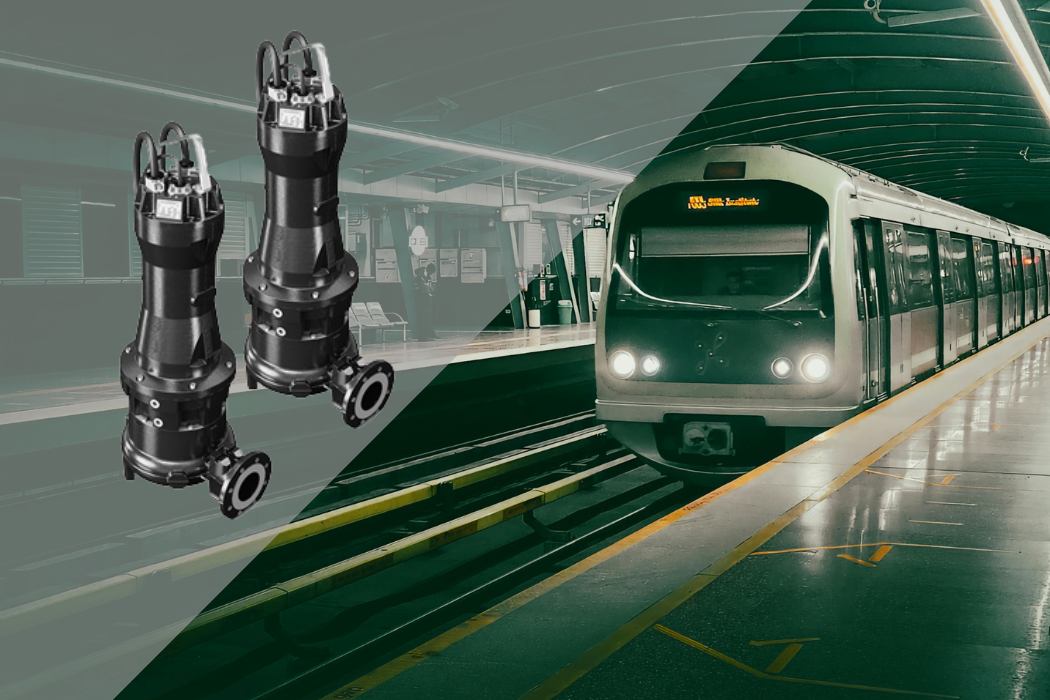

В конкретния проект е инсталиран моделът blueBOX 400evo, оборудван с две помпи Uniqa ZUG V с напълно свободно проходимо вихрово работно колело. Помпите са външни, монтирани в хоризонтално положение, за да се осигури висок дебит при големи входящи обеми.
Помпите от серията Uniqa са проектирани за тежки професионални приложения, като се използват предимно в промишлени и граждански пречиствателни станции за отпадъчни води, както и за изпомпване на отпадъчни води, съдържащи твърди частици. Двигателите им са с клас на ефективност Premium (IE3), което се вписва оптимално в концепцията на целия проект за Линия 5.
Технически характеристики на помпата Uniqa ZUG V:
-
Захранване: 380/400 V ~3;
-
Мощност: 3 ÷ 45 kW;
-
Полюси: 2/4;
-
Максимален свободен проход: 150 mm;
-
Максимален дебит: 107.9 l/s;
-
Максимален напор: 79.2 m.
Управлението на системата чрез електронен контролен панел позволява работа с редуващи се цикли, за да се разпредели равномерно натоварването между инсталираните помпи. Също така, за разлика от обикновените бетонни резервоари, сглобяемите полиетиленови станции blueBOX не изискват поддръжка и са по-устойчиви на химични и механични натоварвания. Тези предимства на решението в комбинация с това, че Zenit е доставчикът и на двата компонента, ни позволяват да обобщим, че метро линията е надеждно обезпечена относно отвеждането на отпадъчните води.
