CR 3-3 A-A-A-E-HQQE

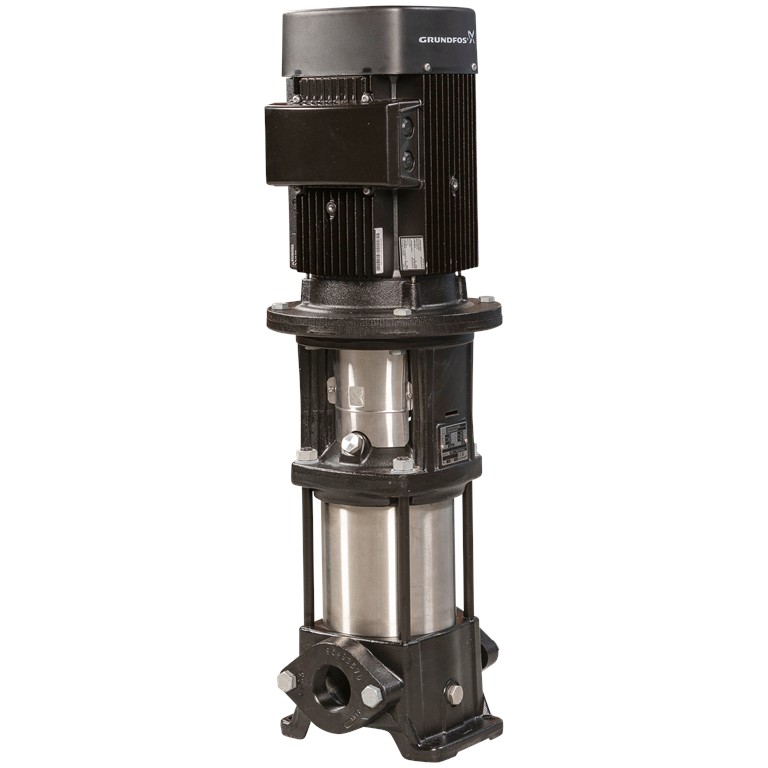

Вертикална, многостъпална центробежна помпа с входен и изходен отвори на едно и също ниво (проточна). Главата и рамата на помпата са от чугун, а всички други мокри части са от неръждаема стомана. Пакетното уплътнение на вала гарантира висока надеждност, безопасно пренасяне и лесен достъп и обслужване. Силовата предавка се извършва през твърд съединител.
Помпата е снабдена с 3-фазен, охлаждан чрез вентилатор асинхронен двигател с долно монтиране.
Течност:
- Работен флуид: Вода
- Диапазон на температурата на течността: -20 .. 120 °C
- Избрана температура на течността: 20 °C
- Плътност: 998.2 kg/m³
Технически:

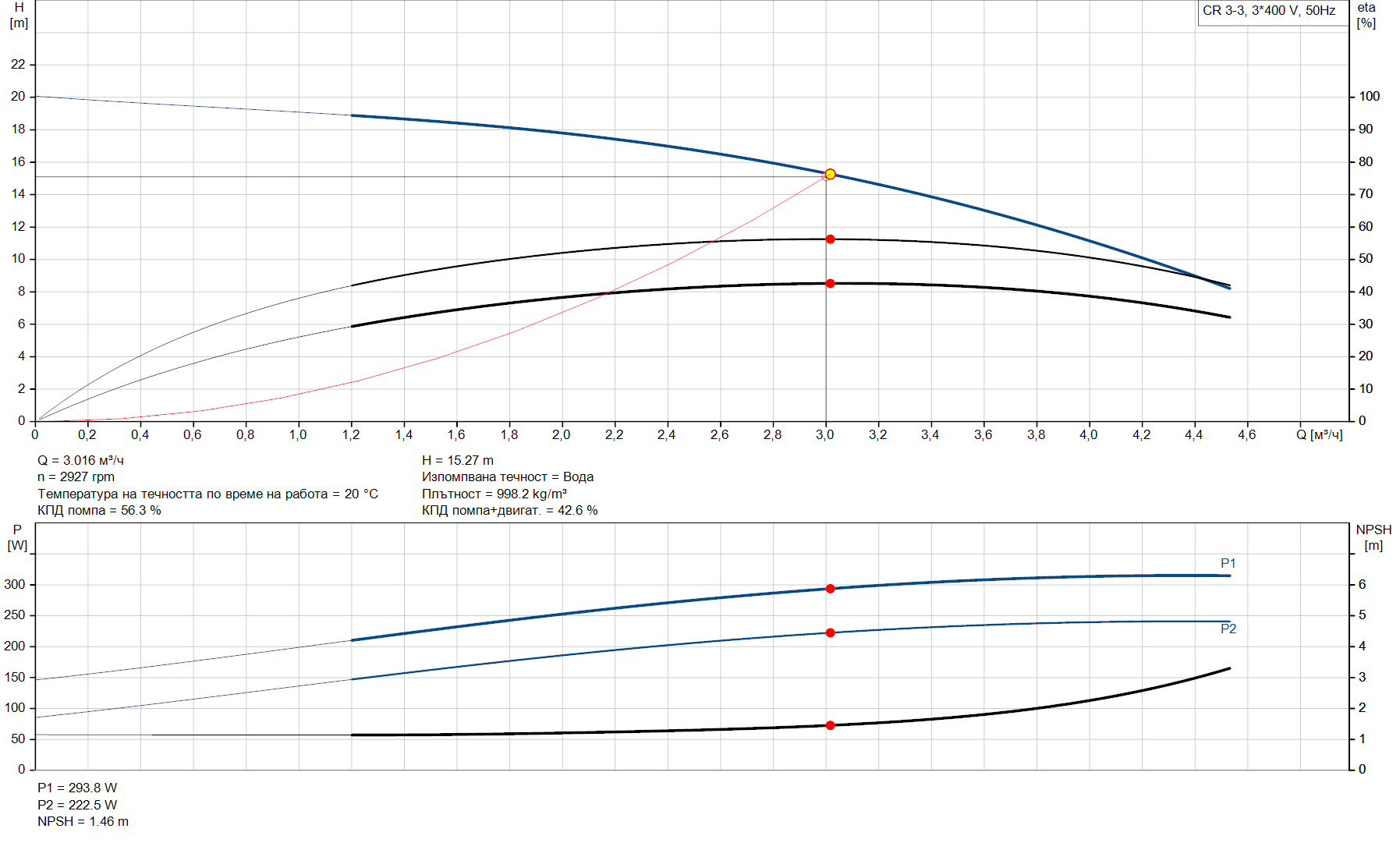

- Скорост на помпата, на която се базират данните за помпата: 2873 rpm
- Актуален калкулиран поток: 2.956 м³/ч
- Резултатен напор на помпата: 14.68 m
- Ориентация на помпата: Вертикална
- Подреждане на уплътненията на вала: Единично
- Код за уплътнението на вала: HQQE
- Одобрения върху типовата табелка: CE, EAC,ACS,UKCA,SEPRO,RCM,WRAS
- Толеранс на кривите: ISO9906:2012 3B
Материали:
- Основа: Чугун
- EN 1561 EN-GJL-200
- ASTM A48-25B
- Работно колело: Неръждаема стомана, EN 1.4301, AISI 304
- Лагер: SIC
Инсталиране:
- Maximum ambient temperature: 40 °C
- Максимално работно налягане: 16 bar
- Макс. налягане при посочената температура: 16 bar / 120 °C; 16 bar / -20 °C; 2/9
- Тип връзка: Oval / Rp
- Размер на входната връзка: 1 inch
- Размер на изходната връзка: 1 inch
- Номинални налягания за тръбните връзки: PN 16
- Размер на фланеца за мотора: FT85
Електрич. данни:
- Стандарт за мотора: IEC
- Тип мотор: 71A
- IE клас на ефективност: IE3
- Номинална мощност на вала на двигателя – Р2: 0.37 kW
- Мощност (Р2), изисквана от помпата: 0.37 kW
- Основна честота: 50 Hz
- Номинално напрежение: 3 x 220-240D/380-415Y V
- Номинален ток: 1.74/1.00 A
- Стартов ток: 490-530 %
- Косинус фи – фактор на мощността: 0.80-0.70
- Номинална скорост: 2850-2880 rpm
- Ефективност: IE3 73,8%
- Ефективност на двигателя при пълен товар: 73.8 %
- Ефективност на двигателя при 3/4 товар: 79.0 %
- Ефективност на двигателя при 1/2 товар: 75.5 %
- Брой на полюсите: 2
- Степен на защитеност (IEC 34-5): 55 Dust/Jetting
- Изолационен клас (IEC 85): F
- Мотор номер: 85805102
Контроли:
- Frequency converter: НЯМА
Други:
- Минимален индекс на ефективност, MEI =: 0.70
- Нетно тегло: 18.5 kg
- Брутно тегло: 21.1 kg
