SEG.40.26.EX.2.50B
Помпите с дробилка Grundfos SEG са несамозасмукващи, едностъпални, центробежни помпи с хоризонтален нагнетателен отвор, специално проектирани за изпомпване на отпадни води, съдържащи отход от тоалетни.
Помпата е оборудвана с режеща система, която раздробява разрушаващите се твърди вещества на малки парчета, за да ги транспортира през тръби със сравнително малък диаметър.
Помпите SEG с дробилка са идеални за използване в рядко населени райони, където няма гравитачни канализационни системи. Примерите включват села, ферми и райони с големи денивелации на терена, където система под налягане би имала своите предимства.
Помпата се предлага за два типа монтаж:

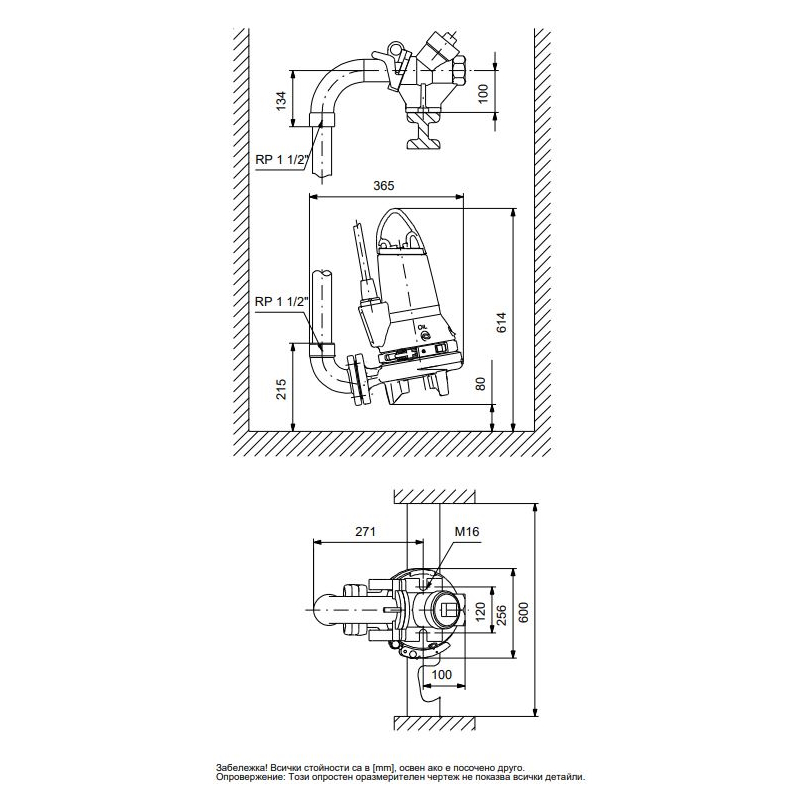

- потопен монтаж на автокуплиращи системи

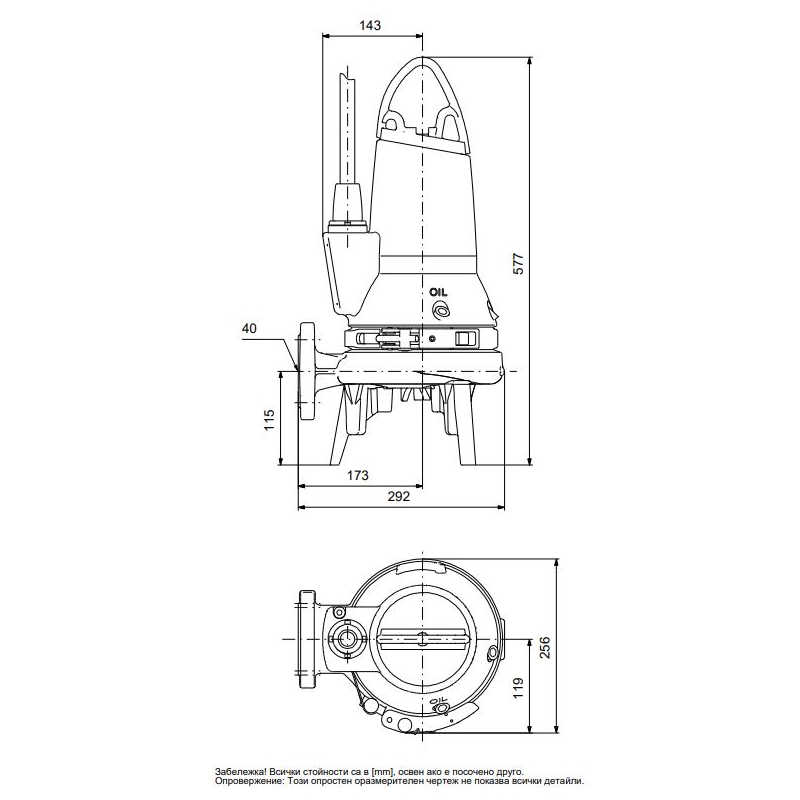

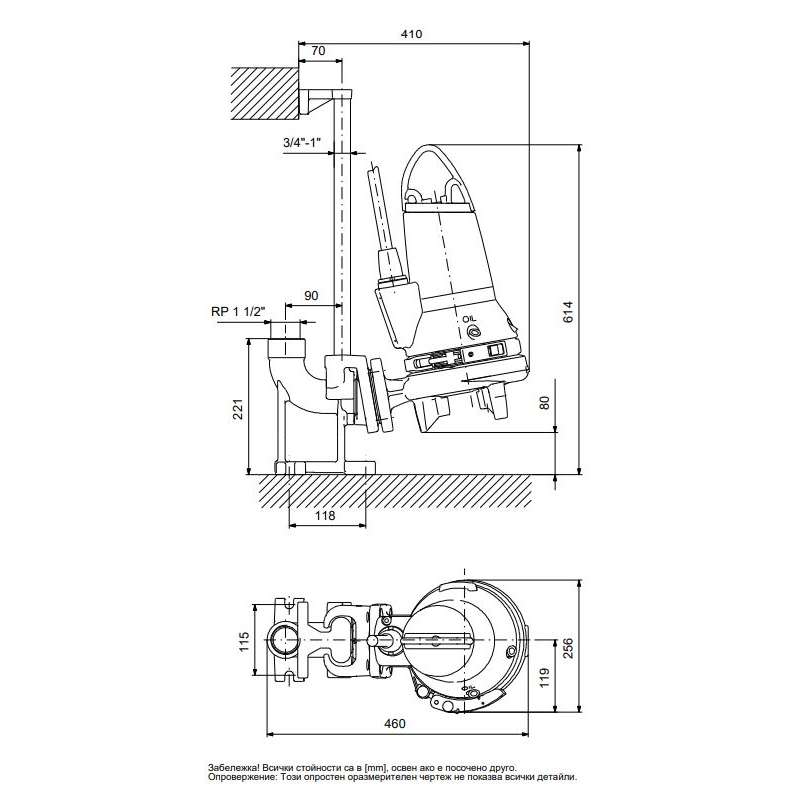

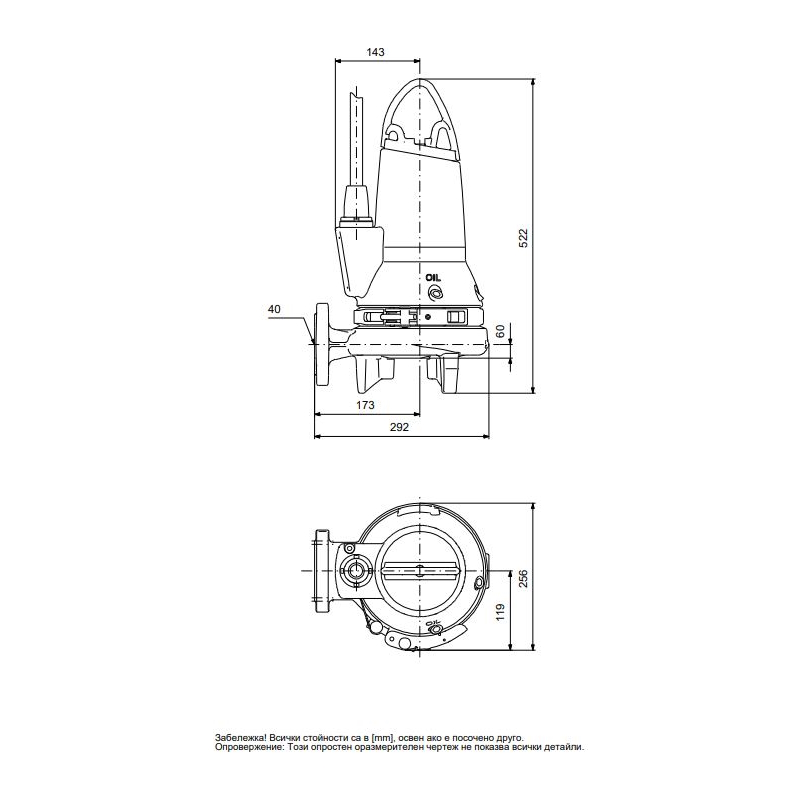

- свободно стоящ потопен монтаж
Помпата е изработена от устойчиви на износване материали като чугун и неръждаема стомана. Тези материали гарантират надеждна работа.
Повърхността на помпата е гладка, за да се избегне полепване на прах и замърсявания. Устойчивата на корозия скоба от неръждаема стомана придържа двигателя към корпуса на помпата и позволява лесно обслужване на помпата.
Системата SmartTrim позволява лесно регулиране на хлабината на работното колело, за да се осигури максимална ефективност за целия експлоатационен живот на помпата.
Гамата е предназначена за понижаване на потреблението на енергия и свеждане на разходите за престой до минимум, като същевременно поддържа максимална производителност през целия експлоатационен живот на системата.
Допълнителни данни за продукта:
Тази помпа с режещ нож е специално предназначена за изпомпване на отточни и необработени канализационни води в зони без канализация, както и където гравитационните системи са неподходящи.
Помпата е предназначена за транспортиране на битови и обществени отходни води:
- в рядко населени зони
- в малки села и ферми
- в области с трудна топография
- в области с високо ниво на подпочвените води
Помпата може също да отвежда промишлени отпадни води, съдържащи влакна от промишлени процеси, например обществени перални.
Помпата е изпитана и одобрена от VDE. Освен това, помпата е одобрена за монтаж във взривоопасна атмосфера и притежава следния сертификат от изпитания:
- KEMA 06ATEX0127X
- IECEx KEM 06 0028X
И двата сертификата са издадени от KEMA в съответствие с директивата ATEX (94/9/EC). Забележка: Взривообезопасените помпи трябва винаги да бъдат напълно потопени.

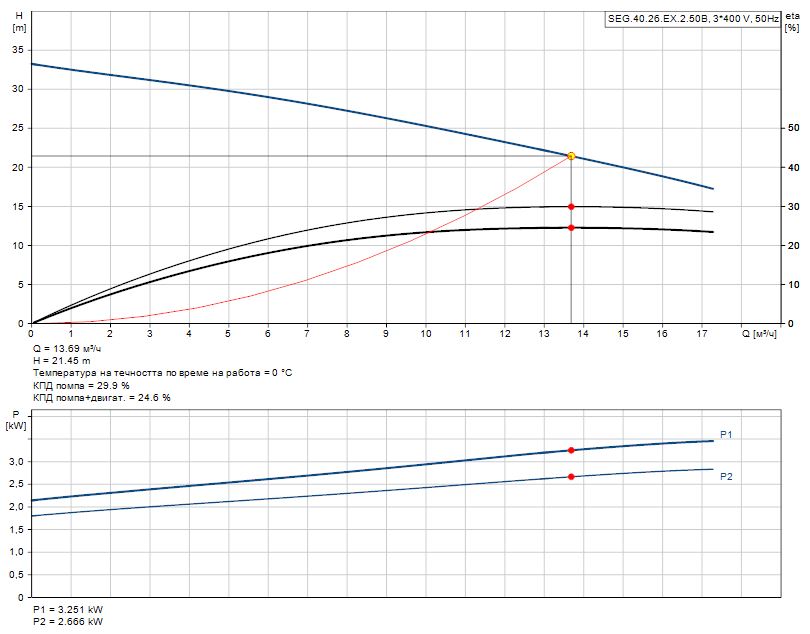

Технически параметри:
- Максимален дебит: 17 м³/ч
- Максимален напор: 33.8 m
- Тип на работното колело: РЕЖЕЩА СИСТЕМА
- Първично уплътнение на вала: SIC/SIC
- Одобрения върху табелката: PA-I, ATEX
- Толеранс на характеристиката: ISO9906:2012 3B2
Материали:
- Помпен корпус: Чугун
EN1561 EN-GJL-200
- Работно колело: Чугун
EN1561 EN-GJL-200
Инсталиране:
- t околна макс: 40 °C
- Максимално работно налягане: 6 bar
- Стандарт за фланците: DIN
- Тръбни връзки: DN 40/50
- Изход на помпата: DN 40
- Проектно налягане: PN 10
- Максимална дълбочина на монтаж : 10 m
- Монтаж сух/потопен: SUBMERGED
- Автокуплиране: 96076063
Течност:
- Диапазон на температурата на течността: 0 .. 40 °C
- Плътност: 998.2 kg/m³
Електрически данни:
- Входна мощност – Р1: 3.2 kW
- Номинална мощност на вала на двигателя – Р2: 2.6 kW
- Основна честота: 50 Hz
- Номинално напрежение: 3 x 400-415 V
- Толеранс напреж.: +6/-10 %
- Максимален брой стартове за час: 30
- Номинален ток: 6 A
- Стартов ток: 33 A
- Номинален ток на празен ход (без товар): 2.8 A
- Cos phi – коефициент на мощност: 0.87
- Cos phi – коеф. на мощност при 3/4 товар: 0.81
- Cos phi – коеф. на мощност при 1/2 товар: 0.68
- Номинална скорост: 2870 rpm
- Инерционен момент: 0.0093 kg m²
- Ефективност на двигателя при пълен товар: 82 %
- Ефективност на двигателя при 3/4 товар: 84 %
- Ефективност на двигателя при 1/2 товар: 84 %
- Брой на полюсите: 2
- Стартов метод: директно
- Степен на защитеност (IEC 34-5): IP68
- Изолационен клас (IEC 85): F
- Одобрена за взривоопасни места: Y
- Ех-описание: II2G EXDB IIBT4/T3GB
- Стандарт за взривозащитеност: EN 60079-0/EN 60079-1
- Вградена моторна защита: ТЕРМИЧЕН ПРЕВКЛЮЧВАТЕЛ
- Термична защита: външна
- Дължина на кабела: 10 m
- Тип на кабела: LYNIFLEX
- Тип на кабелния куплунг: No plug
Контроли:
- Контролно табло: не е включен
- Допълнителен В/И модул: External
- Сензор за влага: без сензори за влага
- AUTOADAPT: НЕ
Други:
- Нето тегло: 68.1 kg
