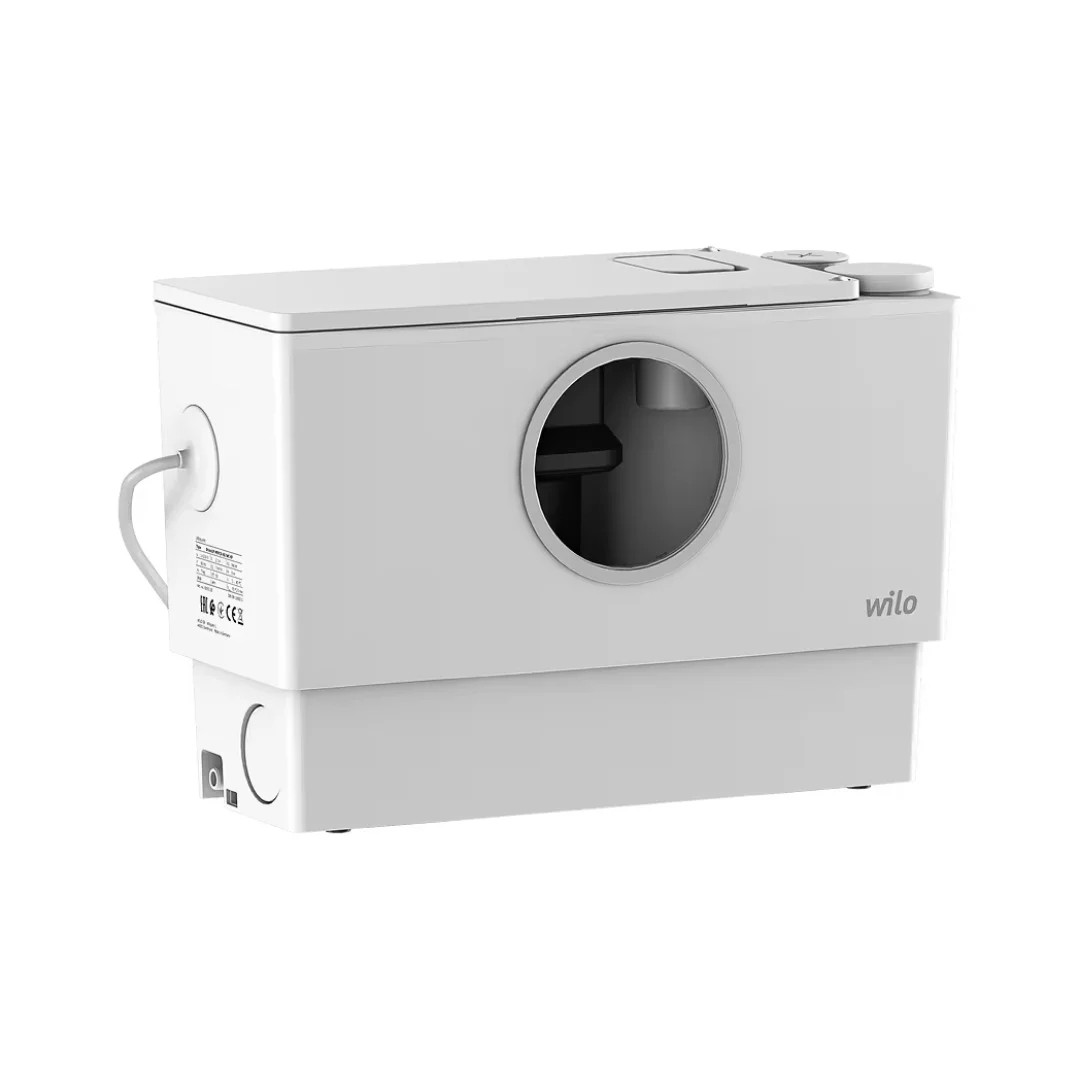

Wilo DrainLift MINI3-XS/WC-EF
Компактна и готова за присъединяване система за дренажно отводняване на мивки, душове и тоалетни. Предназначена е за монтаж в помещения под нивото на основната канализация (сутерени, мази и др.) или при невъзможност за директно свързване към канал. Използва се за отпадни води, включително със съдържание на фекалии. Потопяемата помпа е оборудвана с въртящ се нож, който надеждно раздробява фекалиите. Нивото се отчита с вертикален поплавъчен превключвател. Вентилацията е вградена в капака и е оборудвана с филтър с активен въглен.
Комплект на доставката
- 1 бр. маншет за тръба HT DN 32/40 (32/40 mm)
- 2 бр. скоби за маркуч 32-50 mm
- 1 бр. маншет за тръба HT DN 110 (110 mm)
- 1 бр. затягащ пръстен
- 1 бр. скоба за маркуч 110-130 mm
- 2 бр. фитинги на захранващи тръби DN 50 (50 mm)
- 2 бр. маншети за тръба HT DN 40/50 (40/50 mm)
- 2 бр. възвратен клапан
- 2 бр. тръбни скоби 50-70 mm
- 2 бр. скоби за маркуч 32-50 mm
- 2 бр. тапи
- 6 бр. уплътнителни пръстени
- Закрепване към под (защита срещу изплуване): 2 бр. монтажни скоби с винтове и дюбели
- Инструкция за монтаж и експлоатация

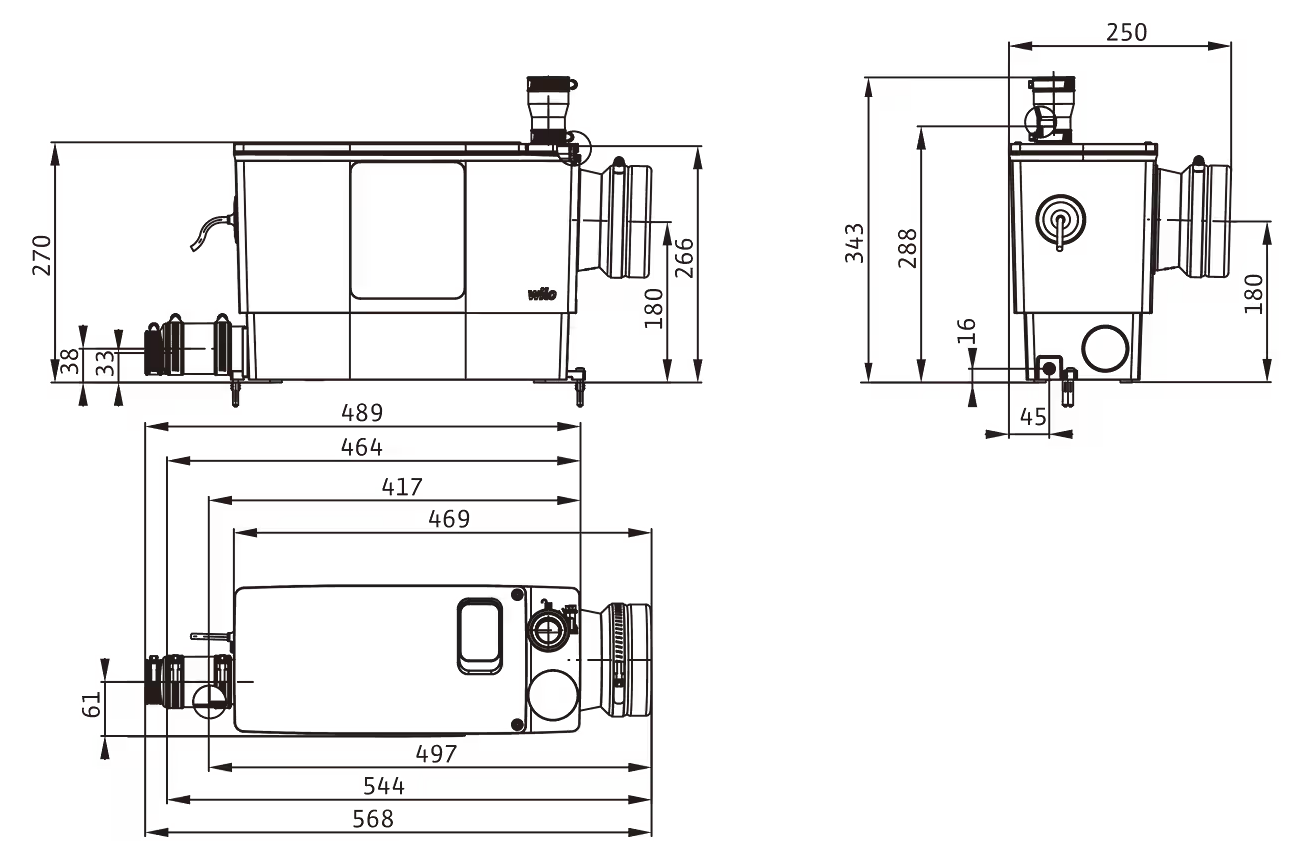

Връзки
- 1 бр. вход 40 mm (DN 40), без възвратен клапан, изпълнен нагоре, затворен фабрично
- 2 бр. входове 40/50 mm (DN 40/50), с възвратен клапан, проектирани хоризонтално отляво и отдясно, отворени фабрично
- 1 бр. тоалетна връзка 110 mm (DN 110), проектирана отпред, отворена фабрично; при необходимост може да се направи хоризонтално вдясно, като съответният отвор е затворен фабрично
- 1 бр. изходен отвор 32/40 mm (DN 32/40), с възвратен клапан, изпълнен нагоре, фабрично отворен

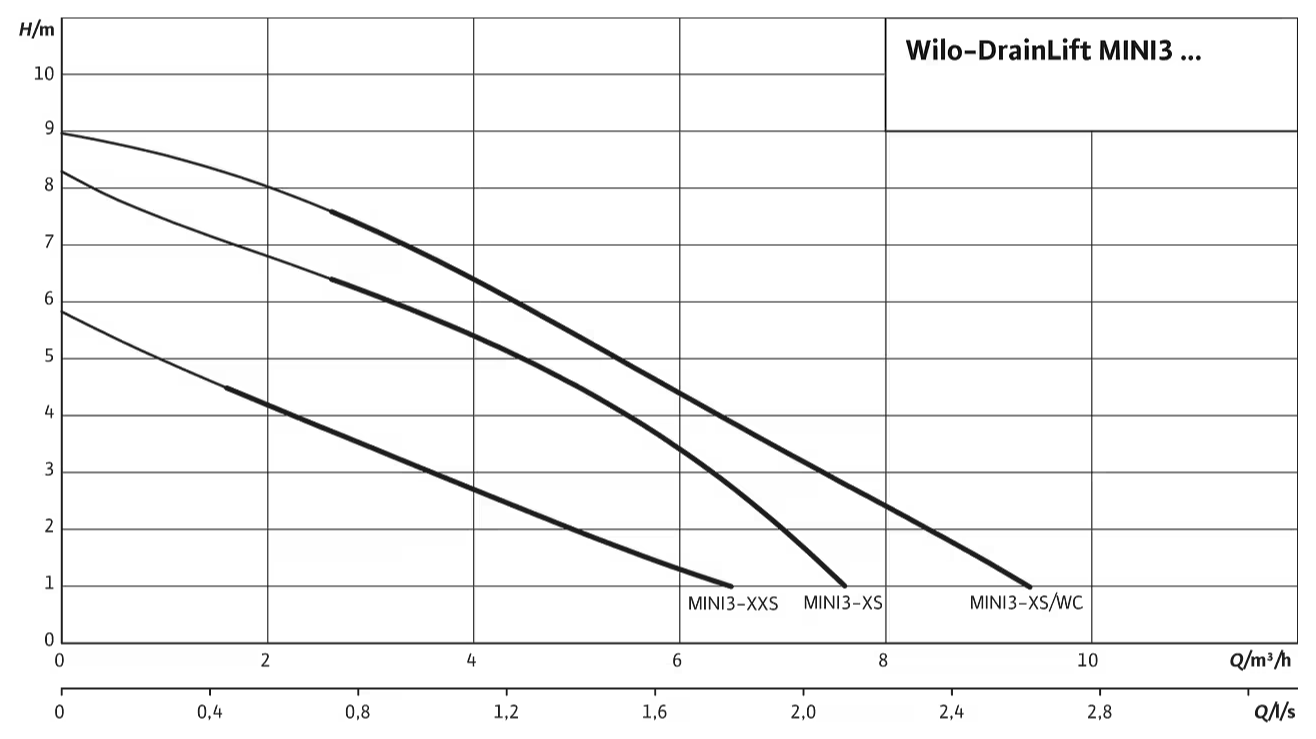

Хидравлични характеристики
- Максимално работно налягане PN: 1 bar
- Минимална температура на флуида: 3 °C
- Максимална температура на флуида: 40 °C
- Минимална температура на околната среда: 3 °C
- Максимална температура на околната среда: 40 °C
- Максимална температура на флуида, краткотрайно до 5 минути: 75 °C
- Степен на защита: IP44
- Максимален работен обем: 2,5 l
Данни на мотора
- Захранване от мрежата: 1~230 V, 50 Hz
- Допуск на напрежението: ±10 %
- Номинална мощност на мотора P2: 0,42 kW
- Консумирана мощност P1 (Q = max.): 700 W
- Номинален ток IN: 3,4 A
- Номинални обороти n: 2800 1/min
- Брой на полюсите: 2
- Вид стартиране: директно (DOL)
- Максимална честота на включване: 20 1/h
- Клас на изолация: F
- Степен на защита на мотора: IP68
Материали
- Корпус на помпата: PP-GF20
- Работно колело: PP-GF20
- Вал: неръждаема стомана
- Мотор: PPO/PA GF30
- Резервоар: ABS
Други
- Раздробител: да
- Нето тегло: 7,5 kg
