DrainLift MINI5-XS/WC-EF

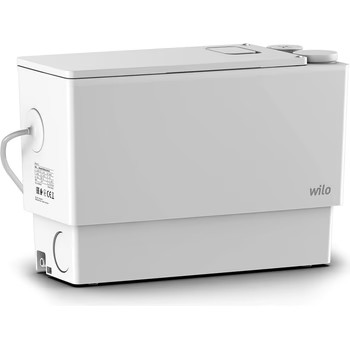

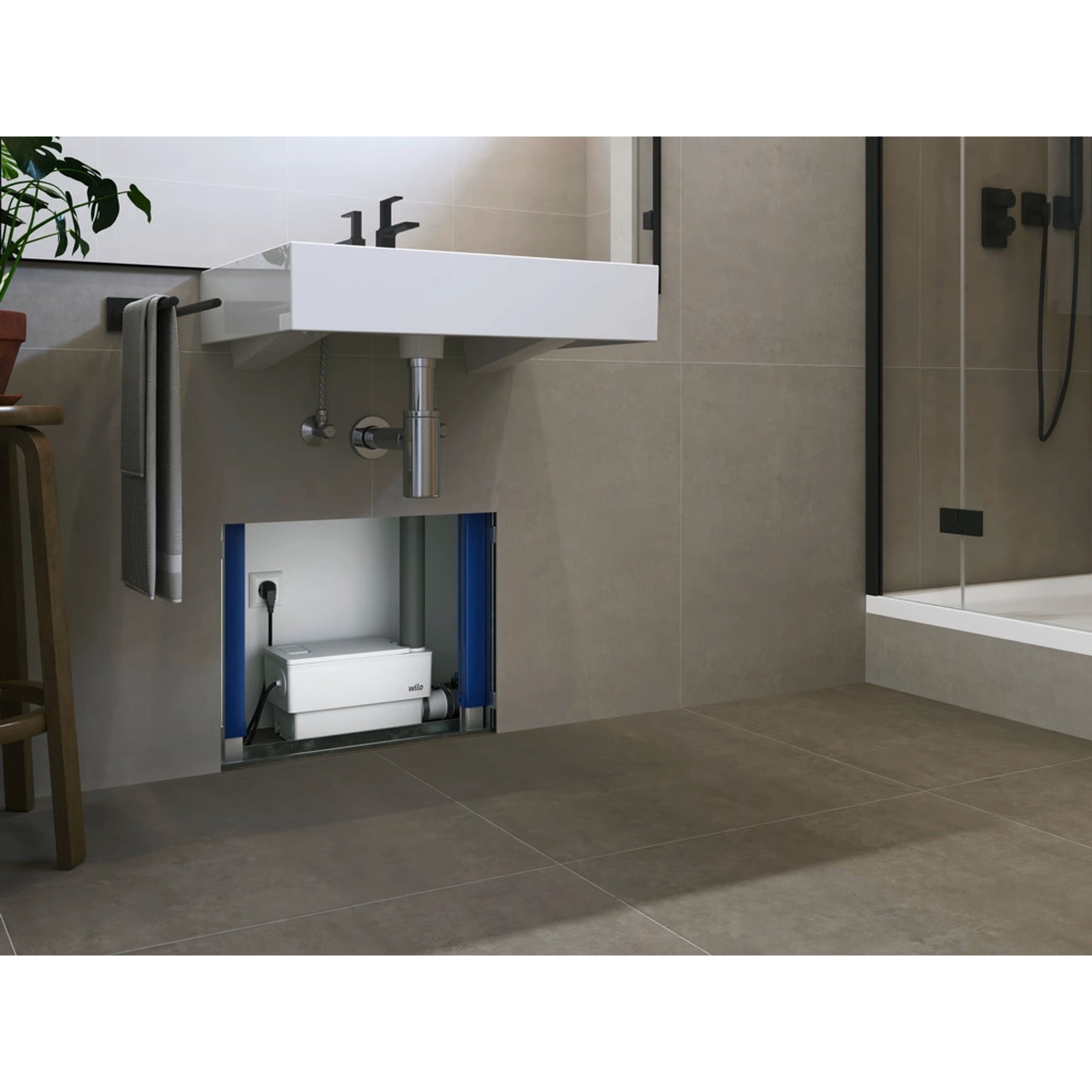

Компактна помпена система с алармен контакт, готова за свързване, за отводняване на мивки, подови сифони в бани, и тоалетни. Измерване на нивото се извършва от сензор за ниво. Вентилацията е вградена в капака и оборудвана с филтър с активен въглен.

Комплект на доставката

• 1 бр. маншет за тръба HT DN 32/40 (32/40 mm)
• 2 бр. скоби за маркуч 32-50 mm
• 1 бр. маншет за тръба HT DN 110 (110 mm)
• 1 бр. скобен пръстен
• 1 бр. скоба за маркуч 110-130 мм
• 2 бр. входни връзки DN 50 (50 мм)
• 2 бр. яки за HT тръба DN 40/50 (40/50 мм)
• 2 бр. възвратен клапан
• 2 бр. скоби за тръби 50–70 мм
• 2 бр. скоби за маркучи 32–50 мм
• 2 бр. тапи
• 6 бр. уплътнителни пръстени
• Закрепване към под (защита срещу изплуване): 2 бр. монтажни скоби с винтове и дюбели
• Комплект за аварийно отводняване (отводнителен маркуч, скоба за маркуч, уплътнителна тапа)
• Комплект за дълбочинно засмукване
• Комплект за хоризонтален изпускателен отвор
• Инструкции за монтаж и експлоатация

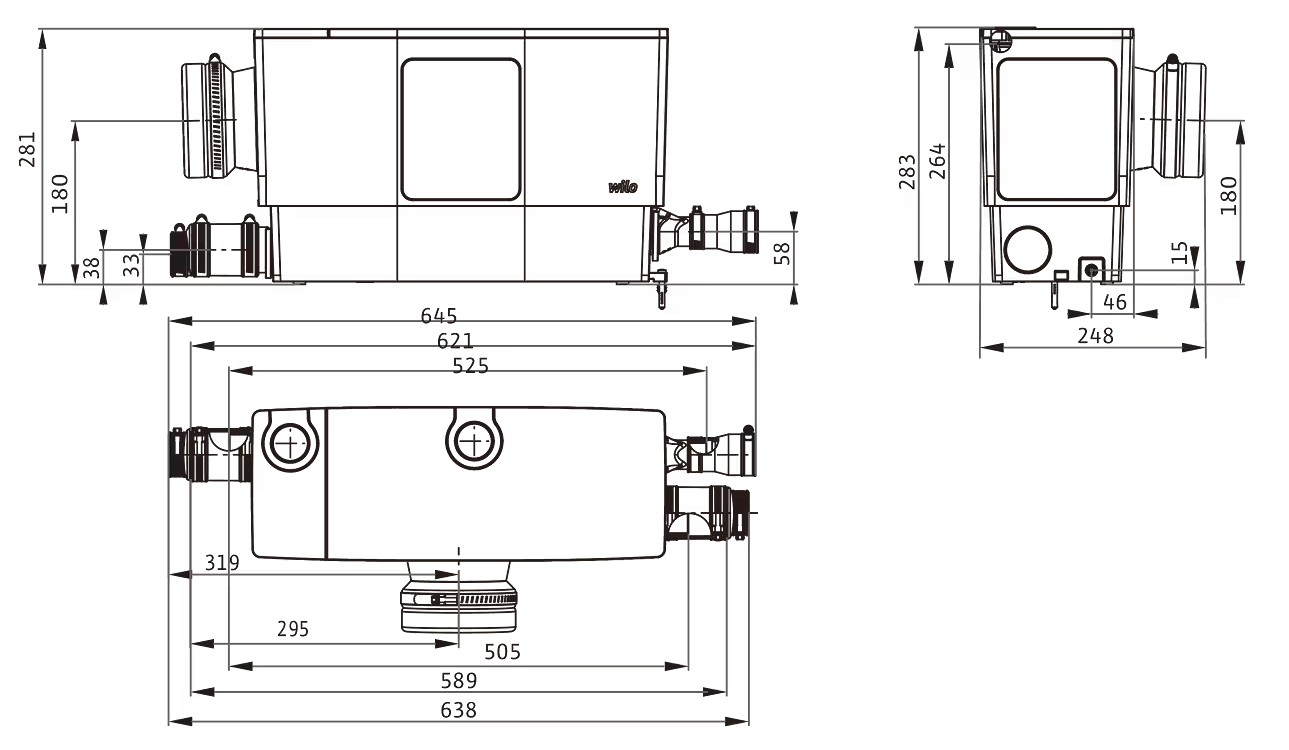

Връзки:

• 1 бр. вход 40 mm (DN 40), без възвратен клапан, изпълнен нагоре, затворен фабрично.
• 2 бр. входове 40/50 mm (DN 40/50), с възвратен клапан, проектирани хоризонтално отляво и отдясно, отворени фабрично.
• 1бр. 110 мм връзка за тоалетна (DN 110), разположена отпред, отворена фабрично. При необходимост връзката за тоалетна може да се позиционира хоризонтално от лявата страна. Съответният отвор е затворен фабрично.
• 1 бр. изходен отвор 32/40 mm (DN 32/40), с възвратен клапан, изпълнен нагоре, фабрично отворен. При необходимост изпускателният отвор може да се позиционира хоризонтално от дясната страна. Съответният отвор е фабрично затворен.

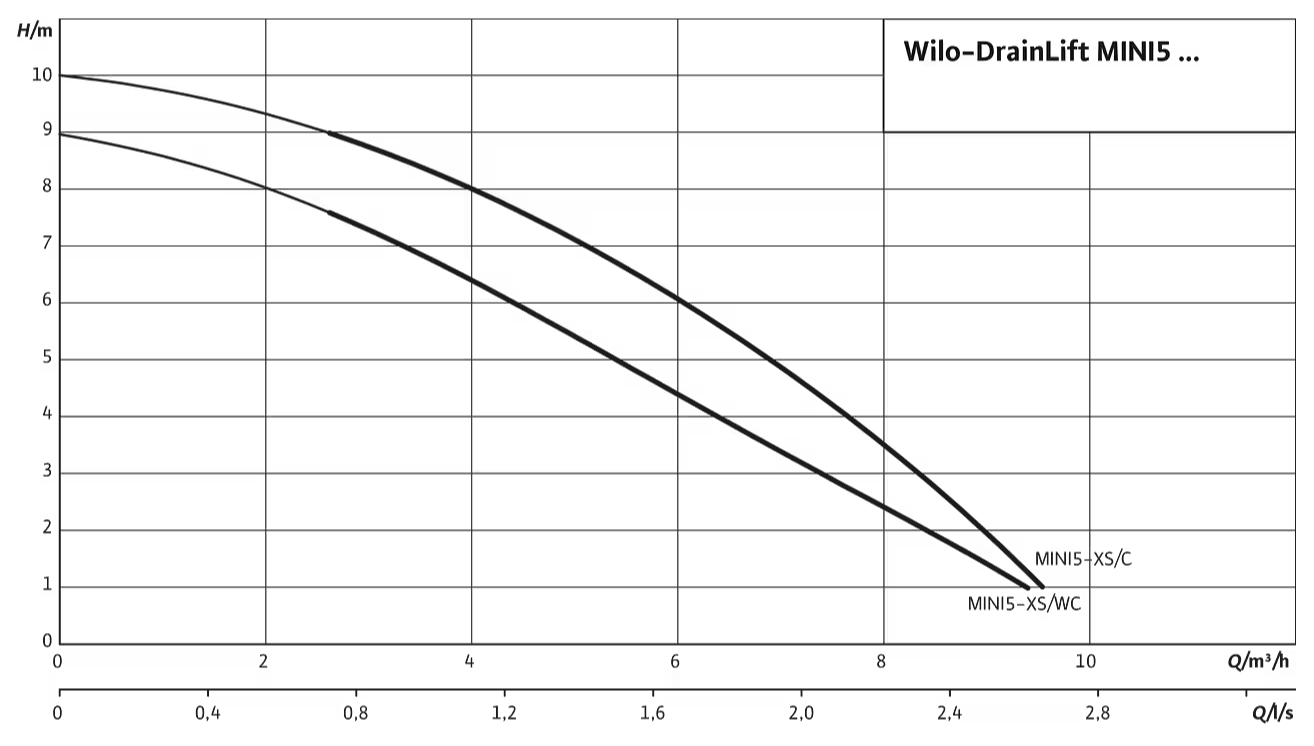

Хидравлични характеристики

• Максимално работно налягане PN: 1 bar
• Мин. температура на флуида Tmin: 3 °C
• Макс. температура на флуида Tmax: 50 °C
• Температура на околната среда мин. Tmin: 3 °C
• Макс. температура на околната среда Tmax: 50 °C
• Макс. температура на флуида, кратковременно до 30 минути: 75 °C
• Степен на защита: IP44

Данни на мотора:

• Захранване от мрежата: 1~230 V, 50 Hz
• Допуск напрежение: ±10 %
• Номинални обороти n: 2800 1/min
• Номинален ток IN: 3,4 A
• Клас на изолация: F
• Степен на защита на мотора: IP68
• Макс. честота на включване t: 20 1/h
• Консумирана мощност P1(Q=max.) на избраното работно колело * брой помпи P1: 700 W
