Sub TWU 4-0807EM
Многостъпална потопяема помпа с възможност за работа под пълен залив с радиални или полу-аксиални работни колела със степенна конструкция за вертикален или хоризонтален монтаж, с вграден възвратен клапан. Устойчив на корозия монофазен или трифазен мотор за директно свързване, напълнен с водно-гликолна смес. Херметично запечатани с емайлирана изолация, импрегнирани със смола и самосмазващи лагери. Охлаждането на мотора става от работния флуид. Затова агрегатът трябва да работи винаги в потопено състояние. Хоризонталният монтаж трябва да се извърши в комбинация с охлаждащ мантел. За изпомпване на вода от сондажи с максимална дълбочина на потапяне 200 m и максимално съдържание на пясък 50 g/m³.
За производствената гама:
Преимущества:
- Частите в допир с флуида са устойчиви на корозия
- Вграден възвратен клапан
- Без износване благодарение на изплуващите работни колела
- Лесен за поддръжка мотор
Приложение:
- За водоснабдяване от сондажи и цистерни
- За водоснабдяване, дъждуване и напояване
- Повишаване на налягането
- Понижаване нивото на водата
- За изпомпване на вода без дълговлакнести и абразивни частици
Окомплектовка/функция:
- Многостъпална потопяема помпа с радиални или полуаксиални работни колела
- Херметично заляти мотори
- Вграден възвратен клапан
- Куплунг NEMA
- Моно- или трифазен мотор
- Термична защита на мотора при монофазните мотори
Технически характеристики:
- Ел. захранване: 1~230 V, 50 Hz или 3~400 V, 50 Hz
- Режим на работа Потопена: S1
- Температура на флуида: 3-30 °C
- Минимално обтичане на мотора: 0.08 m/s
- Макс. съдържание на пясък: 50 g/m3
- Макс. брой пускове: 20/h
- Макс. дълбочина на потапяне: 200 m
- Степен на защита: IP 68
Материали:
- Хидравличен корпус: Неръждаема стомана 1.4301
- Работни колела: Noryl
- Вал, хидравлика: Неръждаема стомана 1.4104
- Корпус на мотора: Неръждаема стомана 1.4301
- Вал, мотор: Неръждаема стомана 1.4305
Хидравлика:
- Многостъпална потопяема помпа с радиални или полуаксиални работни колела със степенна конструкция. Вграден възвратен клапан. Всички части в допир с флуида са от материали, устойчиви на корозия
Мотор:
- Устойчив на корозия моно- или трифазен мотор за директно свързване. Уплътнен, херметично залят мотор с намотка, изолирана с лак, напоен със смола, самосмазващи се лагери, напълнен с водно-гликолна смес
Охлаждане:
- Охлаждането на мотора става посредством работния флуид. Моторът трябва да работи само в потопено състояние. Граничните стойности за максималната температура на флуида и минималната скорост на потока трябва да се спазват.
- Вертикалният монтаж може да се извърши по избор със или без охлаждащ мантел.
- Хоризонталният монтаж трябва да се извърши в комбинация с охлаждащ мантел
Комплект на доставката:
- Хидравлика + мотор – предварително сглобени
- Захранващ кабел, разрешен за използване в системи за питейна вода
- Монофазен вариант вкл. разпределителна кутия с кондензатор, термична моторна защита и ключ за вкл./изкл.
- Инструкция за монтаж и експлоатация
За този продукт (4-0807EM 1~230V):

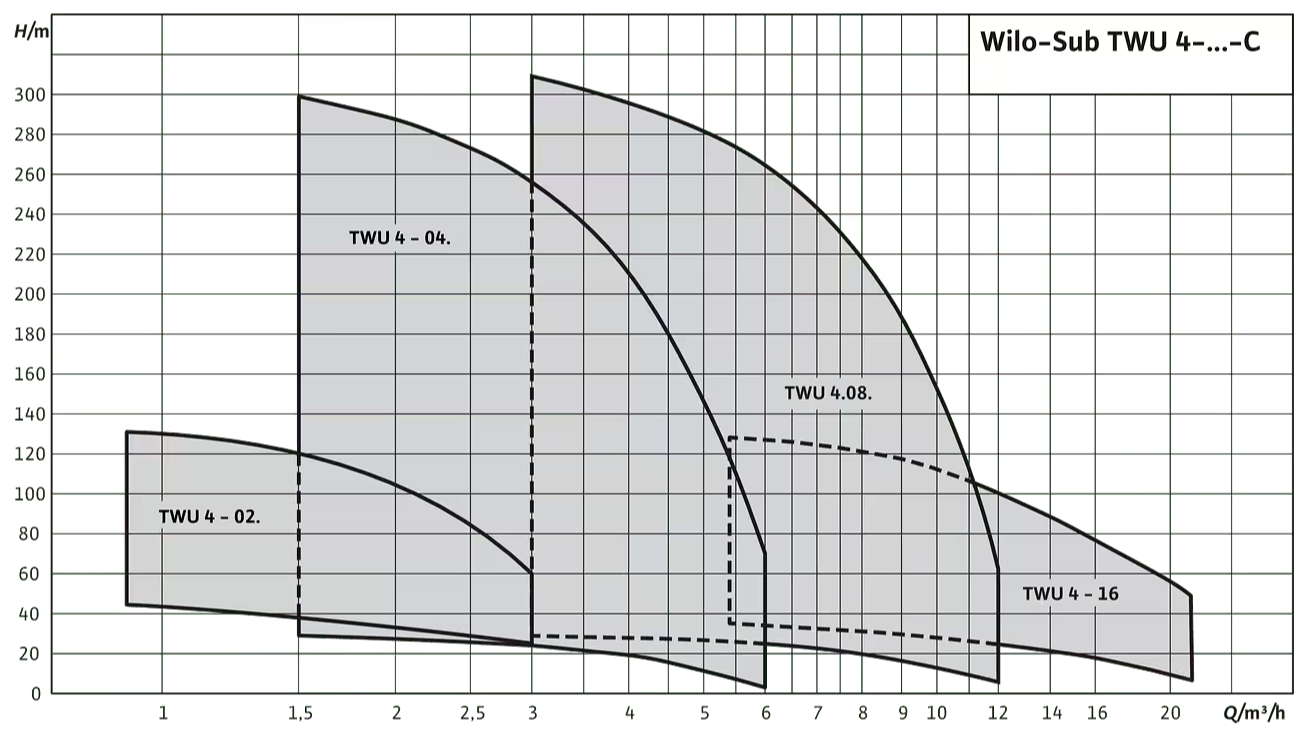

Хидравлични характеристики:
- Индекс на минимална ефективност (MEI): 0.4
- Максимално работно налягане PN: 5 bar
- Макс. съдържание на пясък: 50 g/m³
- Макс. дълбочина на потапяне: 200 m
- Дебит макс. Qmax: 13 m³/h
- Оптимален дебит Qopt: 7.2 m³/h
- Напор макс. Hmax: 47.3 m
- Оптимален напор Hopt: 32.97 m
- Мин. температура на флуида Tmin: 3 °C
- Макс. температура на флуида Tmax: 30 °C
- Брой степени: 7
Данни на мотора:
- Захранване от мрежата: 1~230 V, 50 Hz
- Номинална мощност на мотора P2: 1.1 kW
- Номинални обороти n: 2869 1/min
- Номинален ток IN: 7.8 A
- Пусков ток I: 29.5 A
- Вид стартиране: Директно онлайн (DOL)
- Коефициент на мощността cos φ: 0.94
- Макс. честота на включване t: 20 1/h
- Диаметър мотор DM: 98 mm
Кабел:
- Дължина захранващ кабел: 1.8 m
- Сечение на кабел: 4G1.5 mm²

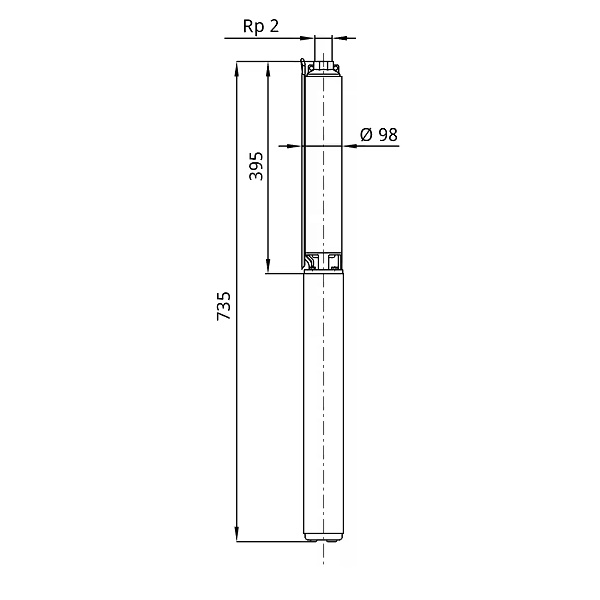

Монтажни размери:
- Тръбно присъединяване от страна на нагнетателя: Rp 2
Други:
- Нето тегло: 15 kg
